DINレール

商品詳細

DINレール
特長
・DIN規格（35mm幅）のアルミレールです。
・DIN規格（35mm幅）の機器であれば、任意の位置で取り付け、
  取り外しができます。
・KBR-Hタイプは10mm高さの為、機器の脱着が容易です。

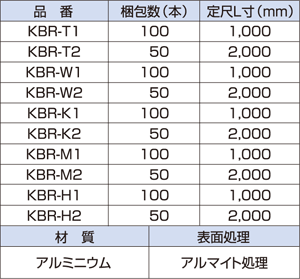

型式一覧（KBR)    材質・表面処理
断面図一覧
⇒ 断面図一覧　拡大図はこちら
切断工具
■ベースレールカッター

※詳細につきましてはベースレールカッターをご参照ください。
納入仕様書PDF
納入
仕様書		 ・納入仕様書_DINレール（KBR） 74KB ダウンロード70KB
MSDS PDF
MSDS ・MSDS_DINレール（KBR） 1.260KB ダウンロード958KB
2D-CAD（図面）
※2D-CAD（図面）のダウンロードファイルには、pdfファイルとdxfファイルが格納されています。
DINレール（KBR） ・KBR-H ・KBR-H1 26KB 127KB ダウンロード36KB
    ・KBR-H2 26KB 128KB ダウンロード36KB
  ・KBR-K ・KBR-K1 25KB 141KB ダウンロード37KB
    ・KBR-K2 25KB 141KB ダウンロード37KB
  ・KBR-M ・KBR-M1 26KB 126KB ダウンロード36KB
    ・KBR-M2 26KB 126KB ダウンロード36KB
  ・KBR-T ・KBR-T1 24KB 125KB ダウンロード35KB
    ・KBR-T2 24KB 125KB ダウンロード35KB
  ・KBR-W ・KBR-W1 26KB 142KB ダウンロード38KB
    ・KBR-W2 27KB 142KB ダウンロード38KB
