配線ダクト

商品詳細

配線ダクト
材質硬質塩化ビニール（自己消火性 94V-0）
カラーグレー
定尺2m
呼称方法KD-（形式）-（長さ）-（側孔）
例：形式26、長さ2m、側孔H型の場合、KD-26-20-H

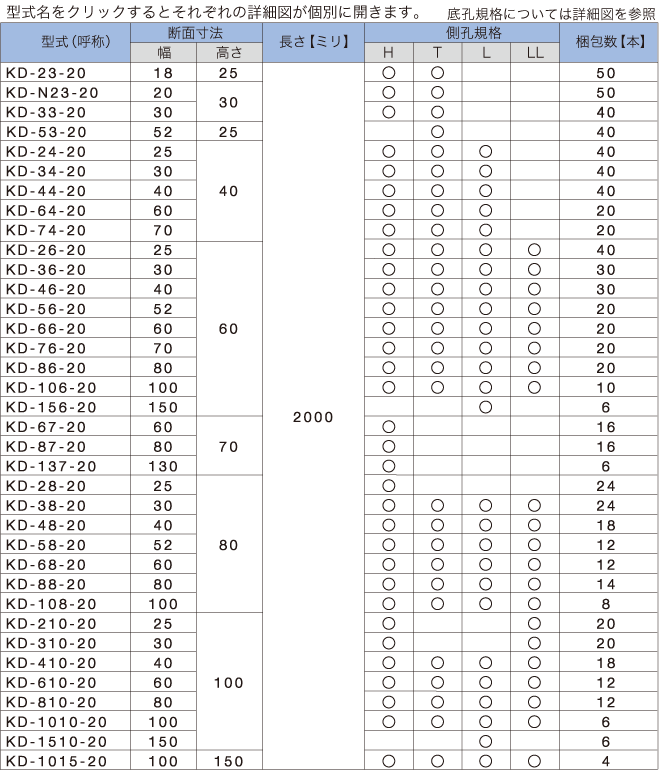

形式一覧
KD-23-20 KD-N23-20 KD-33-20 KD-53-20 KD-24-20 KD-34-20 KD-44-20 KD-64-20 KD-74-20 KD-26-20 KD-36-20 KD-46-20 KD-56-20 KD-66-20 KD-76-20 KD-86-20 KD-106-20 KD-156-20 KD-67-20 KD-87-20 KD-137-20 KD-28-20 KD-38-20 KD-48-20 KD-58-20 KD-68-20 KD-88-20 KD-108-20 KD-210-20 KD-310-20 KD-410-20 KD-610-20 KD-810-20 KD-1010-20 KD-1510-20 KD-1015-20
一括表示

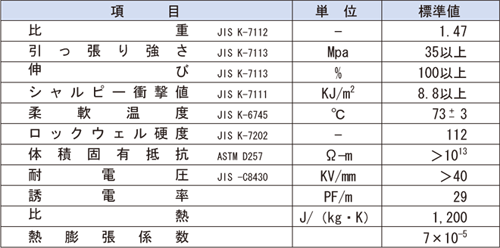

特性（物性）

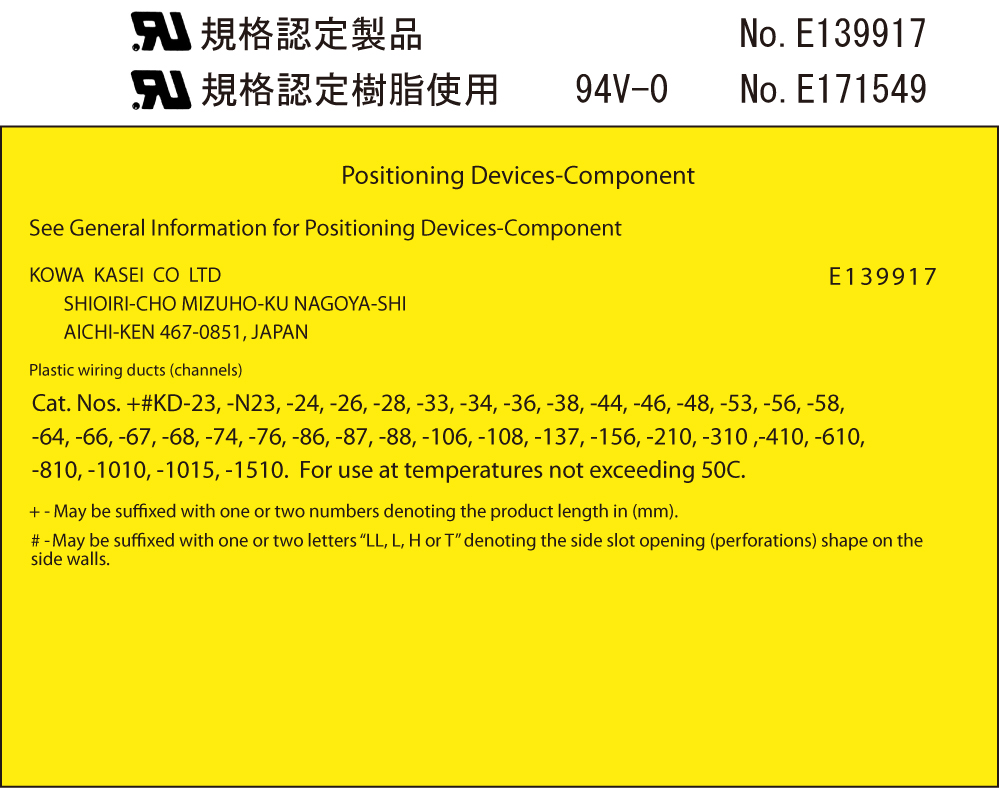

UL 規格認定
⇒ 拡大図

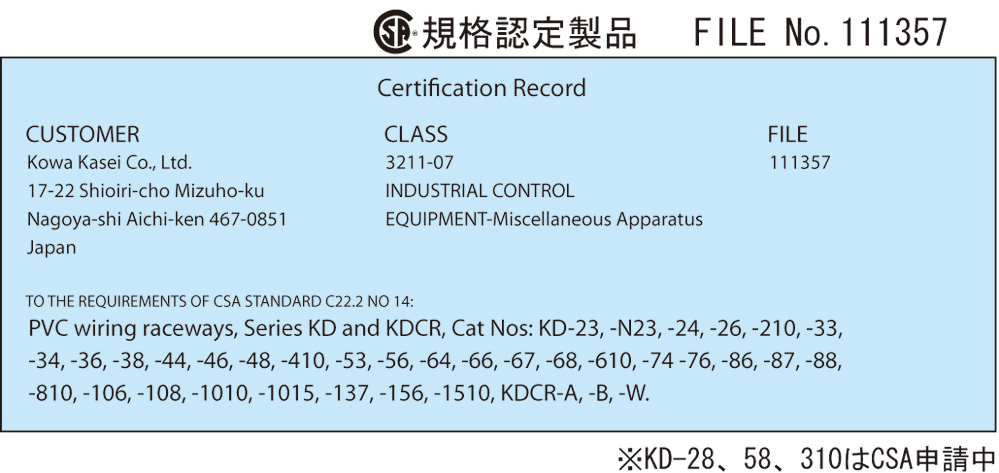

CSA規格認定
⇒ 拡大図
納入仕様書PDF
納入
仕様書		 ・納入仕様書_配線ダクト（KD） 323KB ダウンロード162KB
MSDS PDF
MSDS ・MSDS_配線ダクト（KD） 121KB ダウンロード119KB
2D-CAD（図面）
※2D-CAD（図面）のダウンロードファイルには、pdfファイルとdxfファイルが格納されています。
配線ダクト（KD） 側孔　H型 ・KD-23-20-H 291KB 214KB ダウンロード182KB
    ・KD-33-20-H 31KB 211KB ダウンロード46KB
    ・KD-N23-20-H 31KB 215KB ダウンロード47KB
    ・KD-24-20-H 32KB 210KB ダウンロード47KB
    ・KD-34-20-H 31KB 209KB ダウンロード47KB
    ・KD-44-20-H 31KB 211KB ダウンロード47KB
    ・KD-64-20-H 33KB 222KB ダウンロード50KB
    ・KD-74-20-H 34KB 222KB ダウンロード50KB
    ・KD-26-20-H 32KB 212KB ダウンロード48KB
    ・KD-36-20-H 33KB 211KB ダウンロード49KB
    ・KD-46-20-H 32KB 211KB ダウンロード48KB
    ・KD-56-20-H 33KB 211KB ダウンロード49KB
    ・KD-66-20-H 34KB 221KB ダウンロード51KB
    ・KD-76-20-H 34KB 222KB ダウンロード51KB
    ・KD-86-20-H 31KB 207KB ダウンロード48KB
    ・KD-106-20-H 32KB 209KB ダウンロード49KB
    ・KD-67-20-H 31KB 208KB ダウンロード48KB
    ・KD-87-20-H 32KB 207KB ダウンロード49KB
    ・KD-137-20-H 33KB 209KB ダウンロード49KB
    ・KD-28-20-H 33KB 210KB ダウンロード49KB
    ・KD-38-20-H 33KB 210KB ダウンロード48KB
    ・KD-48-20-H 33KB 212KB ダウンロード49KB
    ・KD-58-20-H 34KB 212KB ダウンロード50KB
    ・KD-68-20-H 35KB 223KB ダウンロード52KB
    ・KD-88-20-H 32KB 208KB ダウンロード49KB
    ・KD-108-20-H 32KB 210KB ダウンロード49KB
    ・KD-210-20-H 31KB 197KB ダウンロード47KB
    ・KD-310-20-H 31KB 197KB ダウンロード47KB
    ・KD-410-20-H 32KB 198KB ダウンロード48KB
    ・KD-610-20-H 33KB 207KB ダウンロード50KB
    ・KD-810-20-H 33KB 207KB ダウンロード50KB
    ・KD-1010-20-H 33KB 209KB ダウンロード50KB
    ・KD-1015-20-H 35KB 208KB ダウンロード52KB
配線ダクト（KD） 側孔　T型 ・KD-23-20-T 35KB 262KB ダウンロード51KB
    ・KD-24-20-T 36KB 234KB ダウンロード51KB
    ・KD-26-20-T 37KB 245KB ダウンロード53KB
    ・KD-N23-20-T 34KB 240KB ダウンロード49KB
    ・KD-33-20-T 35KB 236KB ダウンロード51KB
    ・KD-34-20-T 36KB 233KB ダウンロード50KB
    ・KD-36-20-T 36KB 244KB ダウンロード52KB
    ・KD-38-20-T 36KB 235KB ダウンロード51KB
    ・KD-44-20-T 36KB 235KB ダウンロード51KB
    ・KD-46-20-T 37KB 244KB ダウンロード52KB
    ・KD-48-20-T 37KB 237KB ダウンロード52KB
    ・KD-53-20-T 35KB 257KB ダウンロード51KB
    ・KD-56-20-T 37KB 244KB ダウンロード52KB
    ・KD-58-20-T 38KB 237KB ダウンロード53KB
    ・KD-64-20-T 38KB 246KB ダウンロード53KB
    ・KD-66-20-T 36KB 255KB ダウンロード52KB
    ・KD-68-20-T 39KB 248KB ダウンロード55KB
    ・KD-74-20-T 38KB 246KB ダウンロード53KB
    ・KD-76-20-T 38KB 255KB ダウンロード55KB
    ・KD-86-20-T 34KB 229KB ダウンロード49KB
    ・KD-88-20-T 36KB 230KB ダウンロード52KB
    ・KD-106-20-T 36KB 230KB ダウンロード52KB
    ・KD-108-20-T 37KB 232KB ダウンロード53KB
    ・KD-410-20-T 34KB 199KB ダウンロード48KB
    ・KD-610-20-T 36KB 208KB ダウンロード50KB
    ・KD-810-20-T 36KB 208KB ダウンロード50KB
    ・KD-1010-20-T 25KB 209KB ダウンロード48KB
    ・KD-1015-20-T 37KB 210KB ダウンロード52KB
配線ダクト（KD） 側孔　L型 ・KD-24-20-L 35KB 204KB ダウンロード50KB
    ・KD-26-20-L 37KB 206KB ダウンロード51KB
    ・KD-34-20-L 36KB 203KB ダウンロード50KB
    ・KD-36-20-L 37KB 205KB ダウンロード51KB
    ・KD-38-20-L 37KB 193KB ダウンロード51KB
    ・KD-44-20-L 37KB 205KB ダウンロード50KB
    ・KD-46-20-L 37KB 205KB ダウンロード51KB
    ・KD-48-20-L 37KB 195KB ダウンロード50KB
    ・KD-56-20-L 38KB 205KB ダウンロード52KB
    ・KD-58-20-L 38KB 195KB ダウンロード51KB
    ・KD-64-20-L 39KB 216KB ダウンロード54KB
    ・KD-66-20-L 39KB 216KB ダウンロード54KB
    ・KD-68-20-L 39KB 209KB ダウンロード52KB
    ・KD-74-20-L 38KB 216KB ダウンロード52KB
    ・KD-76-20-L 40KB 216KB ダウンロード55KB
    ・KD-86-20-L 37KB 203KB ダウンロード51KB
    ・KD-88-20-L 36KB 195KB ダウンロード50KB
    ・KD-106-20-L 37KB 204KB ダウンロード51KB
    ・KD-108-20-L 36KB 197KB ダウンロード50KB
    ・KD-156-20-L 37KB 212KB ダウンロード52KB
    ・KD-410-20-L 35KB 185KB ダウンロード48KB
    ・KD-610-20-L 36KB 194KB ダウンロード50KB
    ・KD-810-20-L 37KB 193KB ダウンロード50KB
    ・KD-1010-20-L 36KB 195KB ダウンロード50KB
    ・KD-1015-20-L 37KB 195KB ダウンロード51KB
    ・KD-1510-20-L 37KB 203KB ダウンロード51KB
配線ダクト（KD） 側孔　LL型 ・KD-26-20-LL 37KB 202KB ダウンロード51KB
    ・KD-36-20-LL 37KB 202KB ダウンロード51KB
    ・KD-38-20-LL 38KB 200KB ダウンロード51KB
    ・KD-46-20-LL 37KB 201KB ダウンロード50KB
    ・KD-48-20-LL 38KB 201KB ダウンロード51KB
    ・KD-56-20-LL 38KB 201KB ダウンロード51KB
    ・KD-58-20-LL 38KB 201KB ダウンロード51KB
    ・KD-66-20-LL 40KB 212KB ダウンロード54KB
    ・KD-68-20-LL 39KB 212KB ダウンロード53KB
    ・KD-76-20-LL 39KB 212KB ダウンロード54KB
    ・KD-86-20-LL 36KB 200KB ダウンロード51KB
    ・KD-88-20-LL 37KB 200KB ダウンロード52KB
    ・KD-106-20-LL 37KB 201KB ダウンロード51KB
    ・KD-108-20-LL 37KB 202KB ダウンロード51KB
    ・KD-210-20-LL 35KB 190KB ダウンロード49KB
    ・KD-310-20-LL 35KB 190KB ダウンロード49KB
    ・KD-410-20-LL 36KB 191KB ダウンロード49KB
    ・KD-610-20-LL 37KB 200KB ダウンロード52KB
    ・KD-810-20-LL 38KB 200KB ダウンロード53KB
    ・KD-1010-20-LL 38KB 201KB ダウンロード52KB
    ・KD-1015-20-LL 38KB 201KB ダウンロード52KB
