・2分割タイプで配線済みのケーブルにも容易に装着できます。
・ロックは容易に外れないようになっています。
デジタル機器のノイズ対策（高周波に効果的）
G（グレー）、B（ブラック）、I（アイボリー）
・グレー BNF-****G
・ブラック BNF-****B
・アイボリー BNF-****I
型式一覧（BNF)
| 品番 |
タイプ |
寸法（mm） |
梱包数（箱） |
カラー |
| A |
B |
C |
D |
E |
グレー |
ブラック |
アイボリー |
| BNF-1525 |
1 |
13.3 |
5.0 |
25.0 |
11.5 |
|
60 |
標準品 |
|
|
| BNF-0930 |
1 |
19.5 |
9.0 |
35.0 |
17.5 |
|
32 |
標準品 |
受注生産 |
|
| BNF-0930A |
4 |
19.8 |
9.0 |
35.7 |
32 |
|
32 |
標準品 |
標準品 |
|
| BNF-1730 |
1 |
16.5 |
7.0 |
30.0 |
15.0 |
|
56 |
標準品 |
受注生産 |
|
| BNF-1528F |
1 |
19.0 |
8.0 |
35.0 |
14.5 |
|
30 |
標準品 |
|
|
| BNF-12 |
2 |
15.5 |
7.0 |
22.0 |
18.0 |
|
50 |
標準品 |
|
|
| BNF-14 |
3 |
18.8 |
7.0 |
31.0 |
|
|
30 |
標準品 |
受注生産 |
|
| BNF-18 |
3 |
23.7 |
10.0 |
31.0 |
|
|
20 |
標準品 |
受注生産 |
|
| BNF-27 |
3 |
33.0 |
14.0 |
31.5 |
|
|
20 |
標準品 |
|
|
| BNF-12H |
4 |
14.7 |
7.5 |
22.0 |
18.0 |
|
50 |
標準品 |
|
|
| BNF-2629 |
4 |
31.0 |
12.0 |
40.0 |
35.0 |
|
40 |
標準品 |
|
|
| BNF-1130 |
4 |
20.5 |
11.0 |
36.0 |
32.0 |
|
30 |
標準品 |
受注生産 |
|
| BNF-1010 |
5 |
24.5 |
10.0 |
19.5 |
13.5 |
28.5 |
30 |
|
標準品 |
|
| BNF-1512 |
5 |
29.0 |
15.0 |
21.5 |
15.0 |
34.5 |
24 |
|
標準品 |
|
| BNF-0822 |
6 |
20.0 |
8.0 |
22.0 |
|
|
40 |
|
|
標準品 |
| BNF-0917 |
7 |
21.0 |
17.0 |
9.0 |
20.0 |
19.0 |
30 |
標準品 |
|
|
| BNF-2915 |
8 |
29.5 |
17.5 |
22.0 |
11.5 |
2.0 |
50 |
|
標準品 |
|

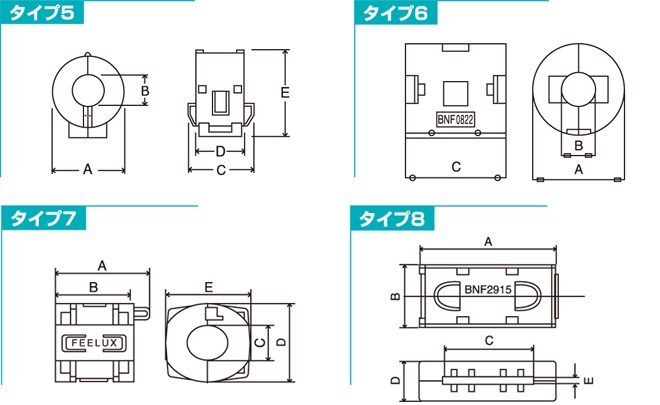

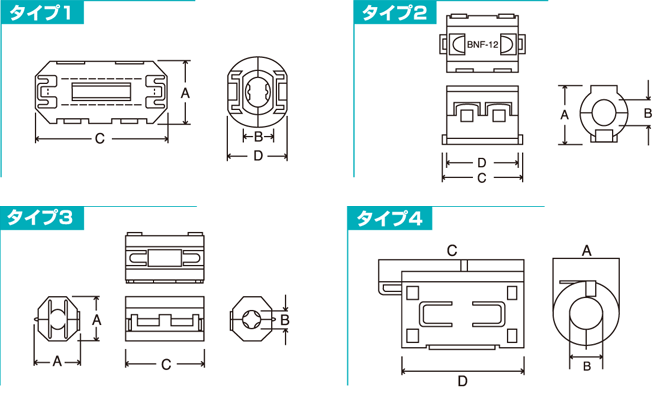

断面図

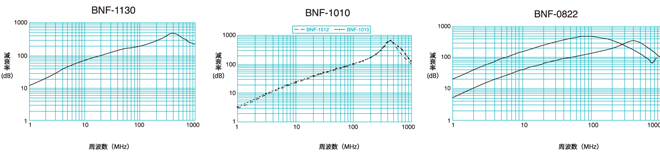

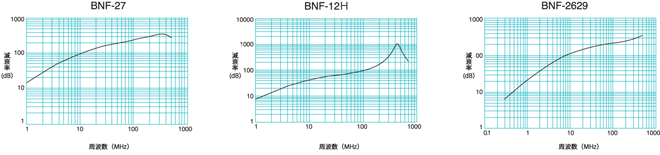

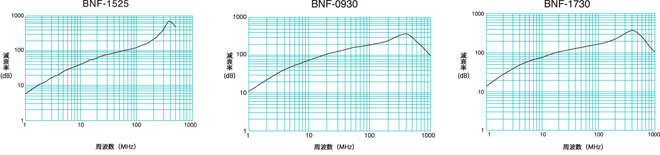

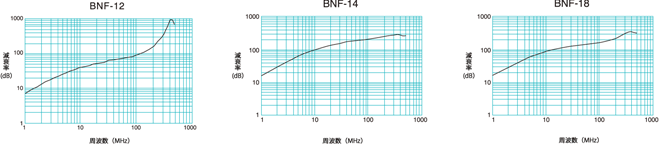

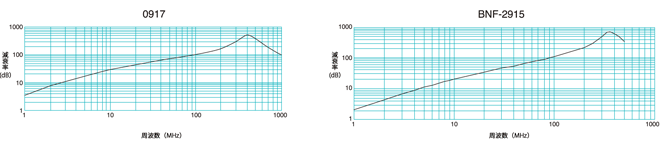

シールド効果
