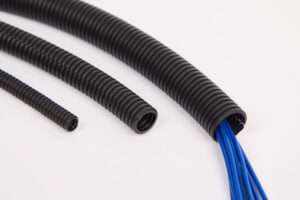

コルゲートチューブ 【KCTN】

コルゲートチューブ 【KCTN】
材質難燃性ポリプロピレン(自己消火性)
カラーブラック
使用温度-20℃~60℃

特長

・スリット加工がしてありますので容易に電線が収納できます。
・切断はナイフ等で簡単にできます。
・軽量で耐衝撃性に優れ復元力も優れています。
・スリット無しタイプも対応しております(※ラップ巻タイプのみ)

カタログ

コルゲートチューブ(KCTNシリーズ)カタログ

仕様

・スモールボックスタイプ
・ラップ巻タイプ

型式一覧(KCTN)

※スモールボックスタイプ

品名 呼び径 定尺

(m/巻)

箱寸法

長さ×幅×高さ(mm)

重量

※箱重量含む

KCTN-05S 05Φ 50m 450×450×100 900g
KCTN-07S  07Φ 450×450×100 1240g
KCTN-10S  10Φ 500×500×150 1580g
KCTN-13S  13Φ 500×500×200 2100g
KCTN-15S  15Φ 500×500×200 2350g
KCTN-19S  19Φ 25m 500×500×150 1550g
KCTN-22S  22Φ 20m 500×500×150 1630g
KCTN-25S  25Φ 500×500×200 1820g
KCTN-28S  28Φ 500×500×200 1940g



※ラップ巻タイプ

品名 呼び径 定尺

(m/巻)

ラップ巻計

直径(mm)

重量
KCTN-05L 05Φ 500m 470 4100g
KCTN-07L  07Φ 650 6800g
KCTN-10L  10Φ 400m 770 7000g
KCTN-13L  13Φ 200m 830 7600g
KCTN-15L  15Φ 850 6000g
KCTN-19L  19Φ 100m 770 3500g
KCTN-22L  22Φ 770 4500g
KCTN-25L  25Φ 770 5000g
KCTN-28L  28Φ 850 5500g



寸法表

                梱包荷姿

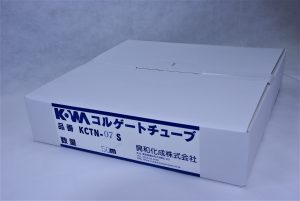

スモールボックスタイプ           ラップ巻きタイプ
