| 材質 | ・シート部 難燃性軟質塩化ビニール＋ＰＥＴ ＋アルミ箔 １．２５ｓｑ編組線 （平編スズメッキ銅線） ・嵌合部（スナップボタン） ポリアセタール樹脂 |
|---|---|
| カラー | ブラック |
| 定尺 | ２５ｍ |
| 使用温度 | －１５℃～７０℃ |
特長
・ノイズ対策用としてシールド効果の高いアルミ箔（１０μ）を使用したスナップチューブです。
・スナップボタンによる嵌合のため工具無しで簡単に着脱できます。
・サイズは１０Φ～１００Φまで９サイズあり、配線にぴったりな被覆が可能です。
・柔軟な材質でどんな形状にもフィットし、スマートな外観を作り上げます。
・必要な長さ／数量に加工し提供致します。詳細はこちらをご参照願います。
カタログ
型式一覧（ＫＡＴＳ） シート部VTM-0適合相当
| 品名 | 呼び径 | 定尺(ｍ/巻) | 箱寸法 長さ×幅×高さ(ｍｍ) | 重量(箱重量含む) |
| KATS-10 | 10φ | 25ｍ
|
345×150×340 | 1660ｇ |
| KATS-15 | 15φ | 345×150×340 | 1810ｇ | |
| KATS-20 | 20φ | 345×150×340 | 2040ｇ | |
| KATS-25 | 25φ | 345×170×340 | 2130ｇ | |
| KATS-30 | 30φ | 345×185×340 | 2300ｇ | |
| KATS-40 | 40φ | 345×215×340 | 2660ｇ | |
| KATS-50 | 50φ | 345×250×340 | 2980ｇ | |
| KATS-70 | 70φ | 345×300×340 | 3650ｇ | |
| KATS-100 | 100φ | 345×400×340 | 4000ｇ |
断面図

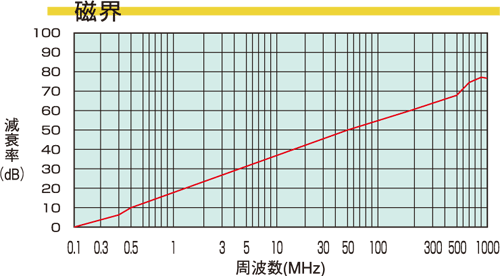

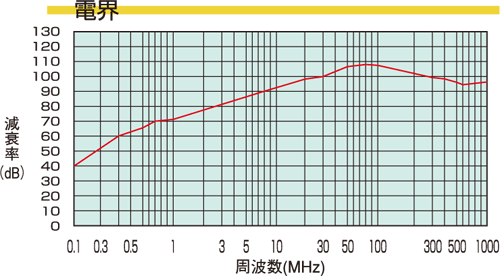

シールド効果
使用方法
◆アルミ箔が内側になるように巻き、編組線がアルミ箔面に接触するように装着して下さい。
◆編組線はアース線としてご利用頂けます。

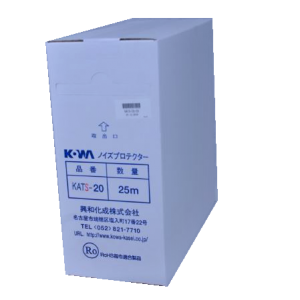

梱包荷姿
◆外箱の取り出し口より引き出してご使用できます。
◆ボビン・外箱には金属部品を使用しておりませんので簡単に廃棄ができます。
