| 材質 | ・シート部 難燃性軟質塩化ビニール＋ＰＥＴ ＋アルミ箔 １．２５ｓｑ編組線 （平編スズメッキ銅線） ・嵌合部 半硬質難燃性塩化ビニール |
|---|---|
| カラー | ブラック |
| 定尺 | ２５ｍ |
| 使用温度 | －１５℃～７０℃ |
特長
・ノイズ対策用としてシールド効果の高いアルミ箔（１０μ）を使用したスライドロックチューブです。
・柔軟な材質でどんな形状にもフィットし、スマートな外観を作り上げます。
・嵌合部は密閉性が高く、外部からのホコリなども寄せ付けにくい構造です。
・サイズは１５Φ～１００Φまで９サイズあり、配線にぴったりな被覆が可能です。
・専用スライダー（別売）を使用することで簡単に装着できます。
カタログ
型式一覧（ＫＳＬＡ） シート部 VTM-0適合相当
| 品名 | 呼び径 | 定尺(m/巻) | 箱寸法 長さ×幅×高さ（ｍｍ） | 重量(箱重量含む) |
| KSLA-15 | 15φ | 25 | 345×150×340 | 2200g |
| KSLA-20 | 20φ | 345×150×340 | 2300g | |
| KSLA-25 | 25φ | 345×170×340 | 2400g | |
| KSLA-30 | 30φ | 345×170×340 | 2500g | |
| KSLA-35 | 35φ | 345×190×340 | 2600g | |
| KSLA-40 | 40φ | 345×215×340 | 2800g | |
| KSLA-50 | 50φ | 345×250×340 | 3000g | |
| KSLA-70 | 70φ | 345×300×340 | 3600g | |
| KSLA-100 | 100φ | 345×400×340 | 4000g |
断面図

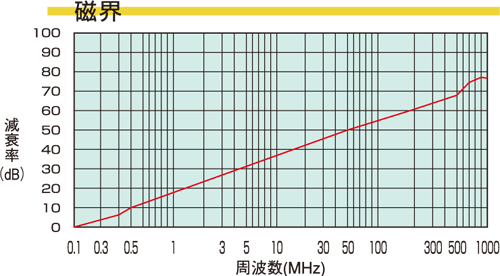

シールド効果
※ 上記のシールド効果表は、ノイズプロテクトスライドロックタイプ及びフラットケーブル用のデータです。
このデータは測定値で有り、保証値ではありません。
使用方法
◆アルミ箔が内側になるように巻き、編組線がアルミ箔面に接触するように装着して下さい。
◆編組線はアース線としてご利用頂けます。
嵌合方法
専用スライダー（別売り）を使用する事により簡単に装着が可能です。
梱包荷姿
◆外箱の取り出し口より引き出してご使用できます。
◆ボビン・外箱には金属部品を使用しておりませんので簡単に廃棄できます。
