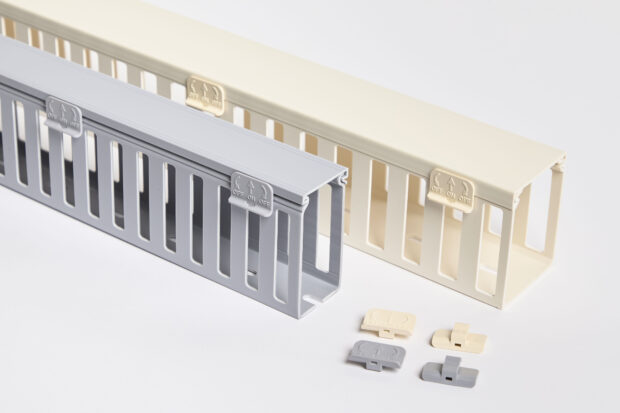

ダクトクリップ(KCPシリーズ)

材質・66ナイロン(GF入り)
カラー・グレー
・アイボリー
使用温度・-20℃~100℃

                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                               = はめやすく! はずれにくい! なのに!! はずしやすい! =

《ダクトのフタ滑落防止》 《ダクトカバー振動対策》 《側面に信号線配線が可能》

◇ダクトカバーの滑落防止用にてご使用いただけます。

◇あらゆる所での振動対策に最適です。

◇ダクトクリップの側面に結束バンドを通す事ができます。(外部配線が可能)



特長寸法一覧ダクトクリップ性能試験(参考)

特 長

・ダクトカバーの振動対策・滑落防止対策にご使用いただけます。
※社内試験にて滑り試験を実施(ダクトクリップ性能試験をご覧ください)

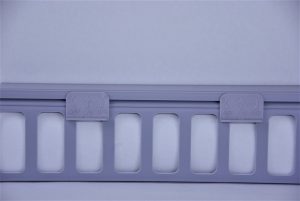

ダクト写真①

                                              ※ランダム振動試験(JIS Z0232準拠)トラック輸送2,000Km相当の振動クリア

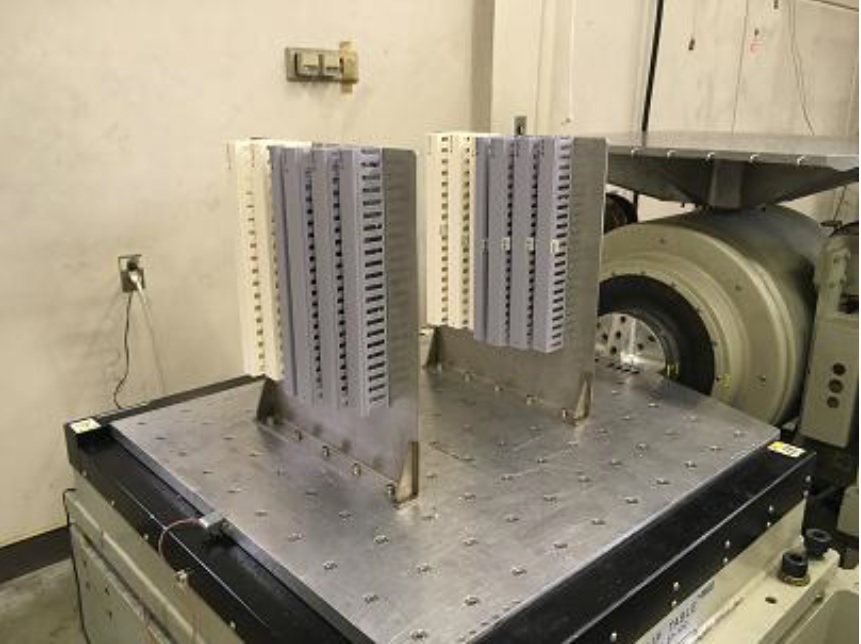

ランダム振動試験

・ダクトクリップの側面に結束バンドを通す事ができます。                                      ※外部に配線したい信号線を容易に取付けが可能(結束バンド条件:幅3mm 厚み1.5mm)

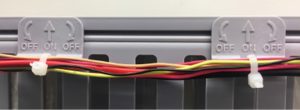

外部配線例

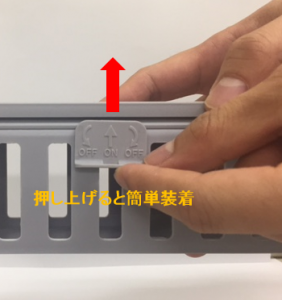

・ダクトクリップは簡単に取り付け/取り外しができます。

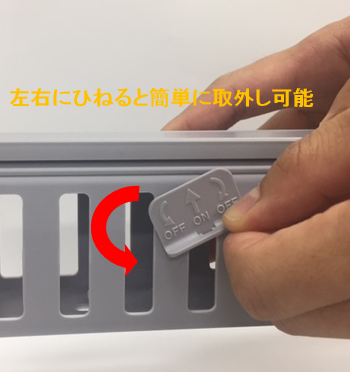

最新(装着)    最新(取外し)

注意)本製品は当社製ダクト専用となります。

品番一覧

品番 適合品番 数量
KCP-3020-G グレー KD、KDEP、KDE 100個
KCP-3020-I アイボリー KD、KDEP、KDE 100個

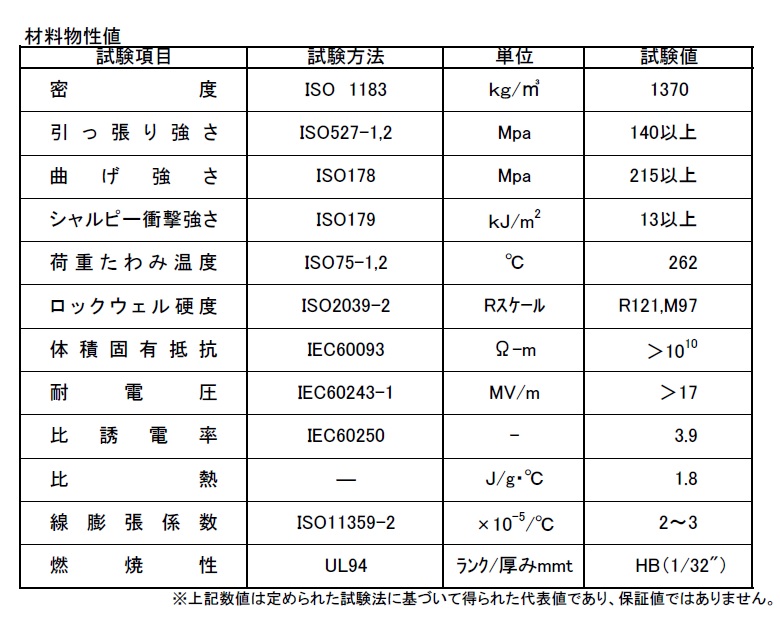

特 性(物 性)

ダクトクリップ特性(KCP)





寸法一覧

・KCP-3020-(色)

型式 長さ(L) 高さ(H) 幅(W) 隙間(S)
KCP-3020-G 28 18.5 12.2 3.1 グレー
KCP-3020-I 28 18.5 12.2 3.1 アイボリー

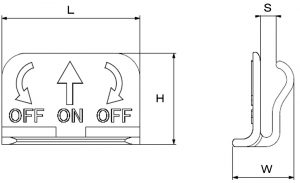

 寸法図

ダクトクリップ性能試験(参考)

滑り試験(ダクトカバー滑り試験)

①滑り試験

滑り試験(取付ける位置による効果試験)

②滑り試験-位置-

滑り試験(使用個数による効果試験)

③滑り試験-個数-

ダクトクリップ着脱耐久試験

④着脱耐久試験

結束バンド孔耐荷重試験

⑤結束バンド耐荷重試験
