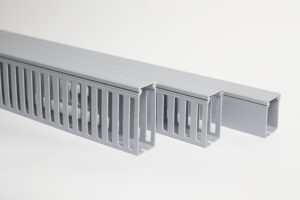

配線ダクト 【KD】

配線ダクト 【KD】
材質硬質塩化ビニール
(自己消火性 94V-0)
カラーグレー
定尺2m
使用温度-20℃~50℃




特長

・豊富なサイズバリエーションを揃えております。(33サイズ)
・作業性に合わせて側孔規格を選定頂けます。(Hタイプ、Tタイプ、LLタイプ)
・側孔、底孔のないタイプもご用意出来ます。(NPタイプ)
・UL規格認定製品です。
・RoHS2指令適合製品です。(10物質)
必要な長さ/数量にてご提供する加工サービスもあります(詳細はこちら)
耐熱/ノンハロゲンタイプはKDEPシリーズをご検討ください(詳細はこちら)
よくある質問はこちらにまとめてあります

規格について

・UL規格とは、アメリカ保険業者安全試験所が策定する製品安全規格です。
・RoHS指令とは、人や環境に影響を与えないよう設けた                                                         特定有害物質の使用規制に関するEUの法律です。                                                            現在では10の物質が【RoHS10物質】と呼ばれ、制限されています。

呼称方法

KD-(型式)-20-(側孔)
例):「型式36、側孔H型の場合」の呼称 ⇒ 「KD-36-20-H

※側孔・底孔の無いタイプもご用意できます。(側孔・底孔の有無の選択が必要)
例)型式36 底孔有りの呼称 ⇒ 「KD-36-20-NP 底孔有り

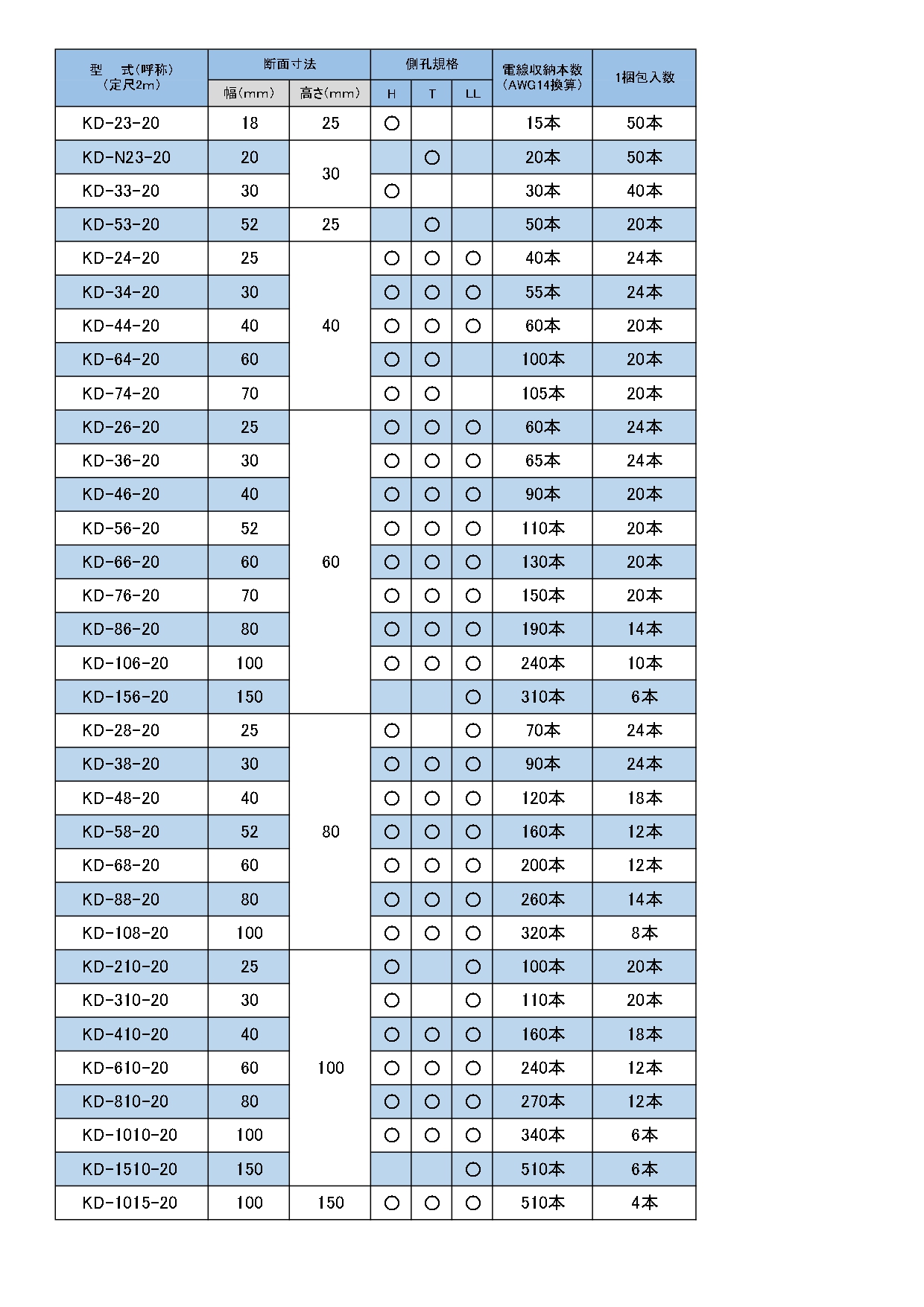

型式一覧

側孔、底孔の詳細寸法はこちら。KDダクト寸法一覧表
個口数算出シートはこちら。KDダクト個口数算出

お見積のご依頼はこちらからお願いします。

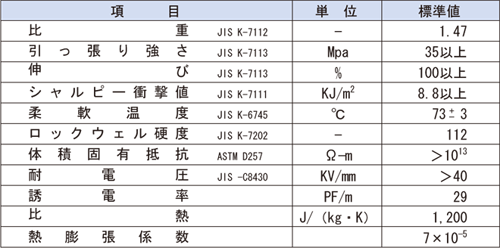

特性(物性)

bu

UL 規格認定

側孔タイプの特長紹介

Hタイプ



標準サイズの側孔です。内部が見えにくいため、きれいに仕上がります。
サイズバリエーションも一番多いです。



Tタイプ

標準サイズの側孔に上部途中までスリットが入っています。

ニッパー等簡易な工具で接合部をカットできます。



LLタイプ



側孔サイズが一番大きなタイプです。
側孔のピッチが25mmとなっており機器の電線接続ピッチと近いため配線が容易です。LLタイプ









NPタイプ

特長

●側孔がない仕様になります(呼称=NPタイプ)。

●機械回り・機体配線の保護に使用することにより外観の向上・省スペースを図れます。

●配線孔が無いため、埃等の侵入を防ぐことができます。

使用例

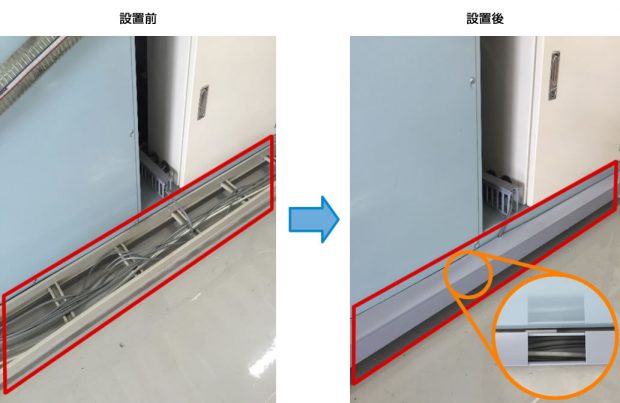

①省スペース・外観向上

ケーブルラック(W:200mm)をKD-66-20-NP(W:60mm)に
置き換えることににより、省スペースと外観向上を実現しました。

配線ダクト 省スペース・外観向上

②埃侵入防止・外観向上

むき出しのケーブルをNPダクトで保護することで、埃侵入防止、外観向上を
実現しました。

配線ダクト 埃侵入防止・外観向上

NPタイプ呼称方法

KD-(型式)-20-NP-底孔有or無
※底孔の有無のご選択をお願い致します。



例.KDダクト 型式26 底孔有の場合
KD-26-20-NP 底孔有

重量梱包サイズ



(印刷用)ダクト重量・梱包サイズ一覧
