配線ブラケット 【KWB】

配線ブラケット 【KWB】
材質アルミニウム(表面アルマイト処理)
使用温度-30℃~100℃

特長

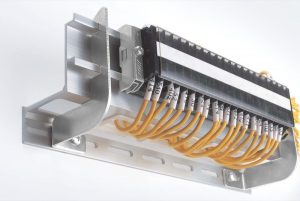

・電線収容スペースを持つブラケットとベースレールを一体成形しています。
・電線収容スペースの前面に端子台等、各種制御パーツの取付ができ盤内の省スペース配線が可能です。
・電線収容スペースとベースレールが一体となっている為、盤内への取付が一度で済み工数が削減されます。
・配線孔と開口部よりin・outの配線が可能です。
・配線孔は面取り加工がされています。
※梱包数単位での販売となります。

カタログ

配線ブラケット カタログ



表面処理

アルマイト処理


型式一覧(KWB)

配線ブラケット 型式一覧(KWB)

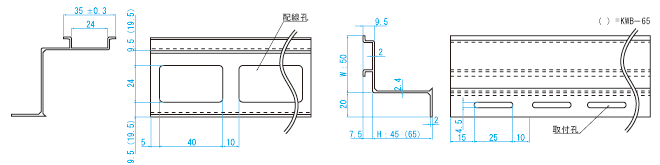

断面図一覧

配線ブラケット 断面図一覧

使用方法

◆取付孔により取付面にネジ止めします。
◆配線孔と開口部から配線をします。

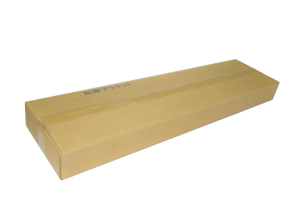

梱包荷姿
