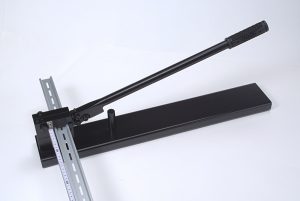

ベースレールカッター 【KC】

特長

・安全で簡単に当社製ベースレール(DINレール)の切断が出来ます。
・切断時間が短縮され省力化が計れます。
・切断面にバリが出ない為、切断後のヤスリ等によるバリ取り作業が不要です。
・専用スケールを使用する事により簡単に必要な寸法を切断する事が可能です。


型式一覧(KC-□S)

KC-1S

KC-2S

KC-3S

適用レール一覧表

ベースレールカッター 適用レール一覧表

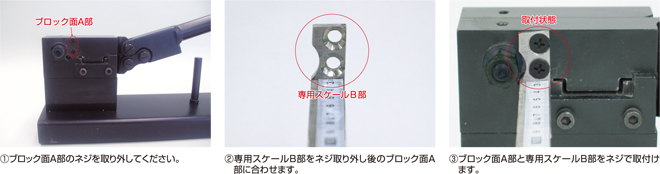

専用スケールについて

ベースレールカッター 専用スケールについて

使用方法

1)ハンドルを上に上げて下さい。
2)レール挿入口よりガイドに沿ってレールを挿入して下さい。左右どちらからでも挿入できます。
3)切断寸法位置決め
専用スケール使用の場合
必要な切断寸法を専用スケールにて確認し切断してください。
専用スケールを使用しない場合
必要な切断寸法より20mm差し引いた切断寸法を挿入側の反対側のブロック端面に合わせて下さい。
左右どちらでも同じ条件です。
4)ハンドルを押し下げてレールを切断して下さい。

※詳しい使用方法は使用動画をご参照ください

使用上の注意

当社製ベースレールの切断以外の用途には、使用しないで下さい。

ハンドルを止めるストッパーに体の一部等を挟まないようにご注意下さい。

仕様

・重量:5.5kg
・全長:650mm

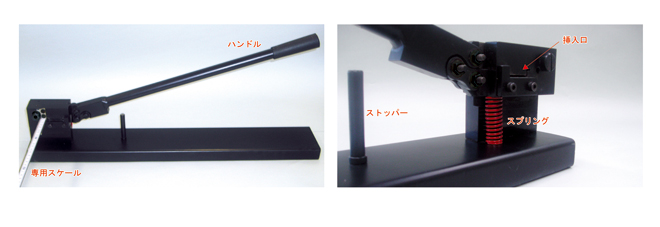

各部の名称

ベースレールカッター 各部の名称
